Groot onderhoud op parallel bruggen in Rijsbergen

Aan de Bakkebrugstraat in Rijsbergen zijn er twee parallel bruggen die groot onderhoud nodig hebben. Door achterstallig onderhoud is de staat van de brug slecht. Slurink heeft in de zomer van 2022 diverse onderhoudswerkzaamheden uitgevoerd om deze twee bruggen veilig en berijdbaar te houden.

Uit een inspectieronde zijn er in enkele bruggen in Gemeente Zundert aan het licht gekomen die onderhoud nodig hebben. Onder andere twee parallel bruggen in Rijsbergen, een fiets- en verkeersbrug die naast elkaar liggen. De fietsbrug is een houten brug met houten leuningen. De verkeersbrug is een betonnen brug met stalen leuningen.

Slurink is gevraagd om deze twee bruggen te reinigen en grondig te inspecteren. Bij het reinigen van een brug komen de meeste gebreken zichtbaar om een completer beeld te krijgen van de nodige onderhoud. Bij deze bruggen was dat niet anders. Slurink heeft hierdoor een compleet onderhoudsvoorstel opgesteld waarmee ze aan de slag kunnen.

Bij de fietsbrug is de leuning en zijn enkele planken volledig vervangen. Vervolgens is de stalen mantelbuis gecontroleerd of deze nog in gebruik is. Deze kon niet vervangen omdat er nog verschillende kabels door de buis lopen.

Bij de verkeersbrug zijn eerst de goot, afvoeren en dilatatie spleten gereinigd waardoor de waterafvoer van de brug helemaal vrij loopt. Vervolgens is de betonschade op verschillende delen van de onderzijde van de brug hersteld. Daarna zijn de metalen leuningen gerepareerd en is er een nieuwe laag conservering aangebracht. Als gevolg van slijtage door het dagelijkse verkeer is de belijning op het brugdek opnieuw aangebracht.

Ten slotte is onder beide bruggen de losliggende delen van de taludbekleding hersteld voor een optimale bescherming van het talud.

Recent zijn we te gast in het RTL Z programma How It’s Done. Bekijk de uitzending.

Hieronder zijn verschillende foto’s van de oorspronkelijke staat van de bruggen en het resultaat na de werkzaamheden. De twee parallel bruggen in Rijsbergen zijn na het grote onderhoud nu weer veilig en berijdbaar voor de komende jaren.

Categorieën
nieuws projecten

Bouwbrug voorzien van SAMI slijtlaag

De Provincie Noord-Holland en de gemeentes in ’t Gooi regio willen een betere openbaar vervoer verbinding. In de eerste plaat is het project ‘HOV (Hoogwaardig Openbaar Vervoer) in ’t Gooi’ geïnitieerd, om met name de bus verbinding tussen de gemeentes en het spoornet te verbeteren. Als onderdeel van dit project heeft Slurink een gebruikte bouwbrug voorzien van een SAMI slijtlaag.

Gemeente Huizen is de grootste gemeente in Nederland zonder treinstation. Voor een efficiënte aansluiting op het spoornet komt er een snelle busverbinding tussen Huizen en station Hilversum. Aparte rijbanen zijn aangelegd en bruggen en tunnels zijn gebouwd zodat de busverbinding geen vertraging gaat oplopen door drukte in het verkeer of gesloten spoorweg overgangen.

Door een gebruikte bouwbrug langs de A27 om te bouwen, is een nieuwe busbaan ontstaan. Met onder andere een nieuwe waterdichte asfalt slijtlaag, kunnen bussen voortaan over de bestaande betonnen brug rijden. In opdracht van Hoofdaannemer BAM gaat Slurink dit realiseren.

De voorbereiding hiervan begint met het grondig reinigen van de ondergrond. Vervolgens is de ondergrond volledig gedroogd om alle vocht te verwijderen. Ten slotte zijn de schampranden afgeplakt als laatste voorbereiding.

Voor de slijtlaag is gekozen voor de SAMI bitumenemulsie, die een zeer hoog gemodificeerd bindmiddel bevat voor een maximale hechting met de onderliggende betonnen brug. Er zijn twee lagen aangebracht, beide lagen zijn ingestrooid met steenslag.

Langs beide zijden van het brugdek is een Drainflex (bitumen) goot tegen de schamprand aangelegd voor optimaal waterafvoer.

De  bouwbrug is nu voorzien van een SAMI slijtlaag en is klaar voor gebruik.

Categorieën
nieuws projecten

Slijtlaag op nieuwe fietsbrug

Voor een ontbrekende schakel in de fietsverbinding langs de Euregioweg naar Glanerbrug heeft de gemeente Enschede opdracht gegeven om een nieuwe brugverbinding te bouwen genaamd Fietsverbinding Euregioweg. Hoofdaannemer Reef Infra heeft Slurink in de arm genomen om de slijtlaag op de nieuwe fietsbrug aan te leggen. Op 15 oktober 2019 hebben de eerste fietsers deze nieuwe fietsbrug kunnen gebruiken.

Fietsbrug Ontwerp

Het ontwerp en architectuur van het brug is samenwerking met architectenbureau wUrck uit Rotterdam. In het ontwerp hebben ze rekening gehouden met lichtvoetigheid, optimale aansluiting op het bestaande fietsviaduct en het versterken van de landschappelijke continuïteit. De website van wUrck licht het gekozen ontwerp toe: “Zoals het Zomerwegviaduct een accentuering is van de Euregioweg, zo benadrukt de nieuwe brug met zijn stalen portaal de spoorbaan als structurerend element in de omgeving. Om de nieuwe brug slankheid en lichtvoetigheid te geven is gekozen voor een ranke staalconstructie met een uitzonderlijk dun stalen dek en een transparant hekwerk in de verbindende bochtstraal tussen de twee bruggen.”

Begin april 2019 is begonnen met de voorbereiding van de nieuwe stalen fietsbrug. In de nacht van 14 op 15 juni is de brug op zijn plaats gehesen. Hierdoor heeftbetreffende treinverkeer zo weinig mogelijk overlast. Gedurende de maanden daarna is de fietsbrug en de omliggende omgeving verder afgebouwd.

Nieuwe Slijtlaag

Tijdens de laatste fase heeft Slurink de fietsbrug van een duurzame slijtlaag voorzien. Als eerste is de dek voorbereid en voorzien van een primer ondergrond hechtingslaag. Vervolgens is een instrooilaag aangebracht van grit. Ten slotte is een rood instrooimateriaal opgelegd (voor duidelijk herkenbaarheid) en aangerold. Hierdoor kunnen fietsers gelijk in gebruik maken van het fietspad.

Opening

Op 14 november 2019 is het fietspad geopend en is een lang gekosterd wens van fietsers in vervulling gegaan. Zoals er staat op de website www.enschedefietsstad.nl: “We zijn blij en trots dat we deze stap nu kunnen zetten”, zegt fietswethouder Jurgen van Houdt. “Het ontbreken van een fietsvoorziening langs de Euregioweg was veel fietsers een doorn in het oog. Het was best een complexe opgave. We moesten het hoogteverschil overbruggen en natuurlijk veel overleggen met ProRail. Maar het resultaat mag er zijn. En wat ook mooi is: de nieuwe fietsverbinding past goed in het landschap.”

Categorieën
nieuws projecten

Groot onderhoud op Sluisbrug Purmerend

In opdracht van De Vries uit Werkendam heeft Slurink voor Provincie Noord-Holland groot onderhoud op de Sluisbrug van Purmerend uitgevoerd. Naast andere relevante werkzaamheden is met het groot onderhoud de brug flink opgeknapt. De werkzaamheden zijn door diverse aannemers uitgevoerd. De eerste deel is begonnen in november 2019 en de tweede deel begin 2020.

Op de sluisbrug over de Noordhollandsch Kanaal in haartje Purmerend zijn conditiemetingen uitgevoerde. Uit deze metingen zijn er diverse gebreken geconstateerd. Op basis hiervan heeft Provincie Noord-Holland opdracht gegeven voor groot onderhouds- en verbetermaatregelen. De hoofddoelen van deze werkzaamheden zijn:

  • Geen groot onderhoud nodig voor de komende 12 jaar
  • De ophaalbrug dienen na het groot onderhoud te voldoen aan minimaal conditieniveau 2 conform NEN 2767.

NEN 2767

De NEN 2767 is dé norm voor conditiemeting van gebouwen, infrastructuur en andere beheerobjecten. Op basis van prestatie-eisen krijgen eigenaren en beheerders inzicht in de aanwezige gebreken en potentiele risico’s die zie lopen als deze niet worden opgelost. Met de norm kunnen inspecteurs betrouwbare informatie aanleveren. Hiermee kunnen de eigenaar en beheerders beleidsplannen maken en prioriteiten stellen waardoor ze meer houvast hebben op de technische toestand, risico’s en kosten over de korte en lange termijn. Een conditiemeting levert een score op van 1 t/m 6 waar 1 gelijk is aan nieuwbouw en 6 zeer slecht is. De eis van conditieniveau 2 is dus hoog en wordt omschreven als: vergelijkbaar met nieuwbouw, wel veroudering, geen onderhoudsschade of onderhoudsbehoefte.

Gefaseerd uitgevoerd

Slurink heeft, verspreid over drie fases, het slijtlaag van het val (het beweegbare deel), ook wel brugklep genoemd, volledig vernieuwd. In de eerste fase, november 2019, is de slijtlaag van de brugklep en de verhoogde voetpaden verwijderd middels fijn frezen. Omdat de brugklep nog op zijn plek zat konden standaard machines gebruikt worden.

In januari 2020 is de tweede fase begonnen wanneer de brugklep eruit is gehaald en op een andere plek, onder een tentoverkapping, geplaatst voor verdere werkzaamheden. Onder deze overkapping is er weersonafhankelijk verder gewerkt. Ten eerste zijn de houten dekdelen gereinigd met behulp van onder andere een diamant komschijf. Vervolgens zijn de dekdelen voorbehandeld met een epoxy primerlaag. Ten slotte is het geheel voorzien van een epoxy instrooi laag.

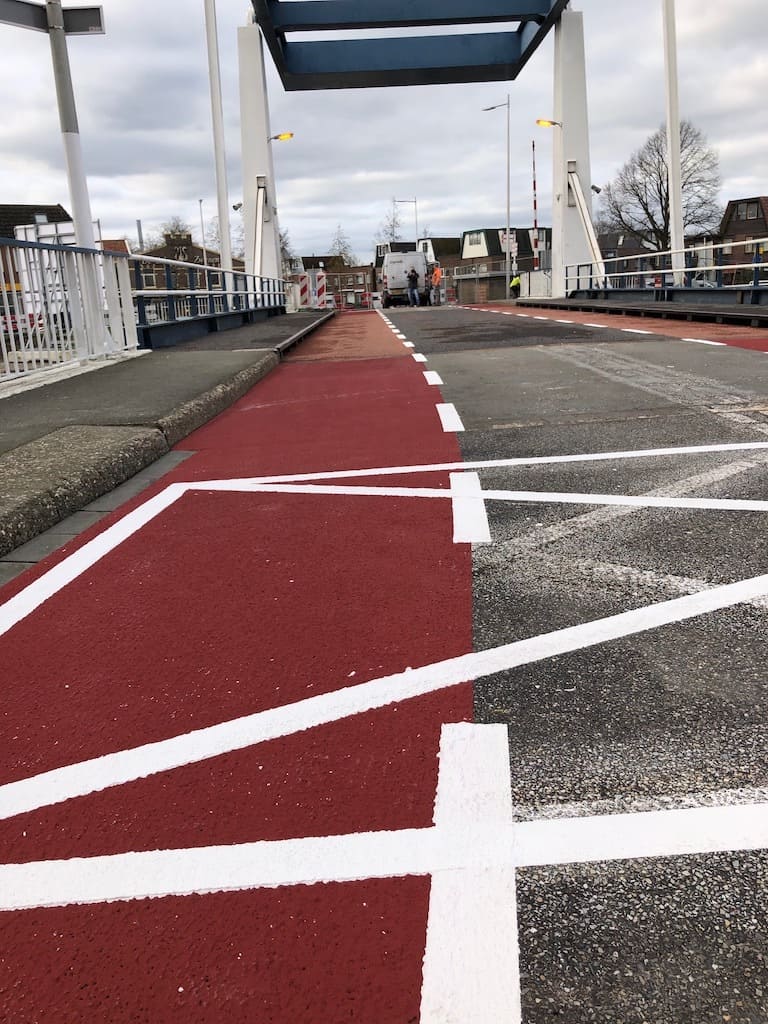

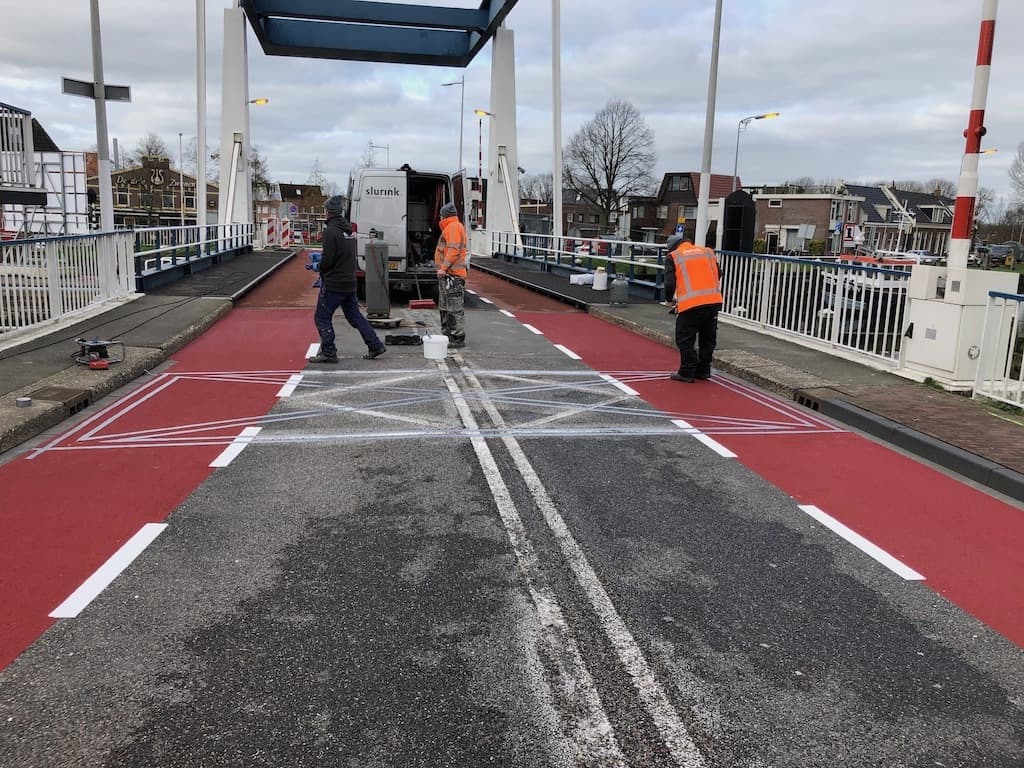

De laatste fase is uitgevoerd toen brugklep een week later is terug geplaatst. De belijning en belettering zijn aangebracht en de fietsstroken zijn voorzien van een rode coating.

Resultaat

Samen met werkzaamheden door meerdere aannemers is er door het groot onderhoud de brug flink opgeknapt. De installatie van de brug is volledig vernieuwd en vrij van groot onderhoud voor de komende 12 jaar.

Categorieën
nieuws projecten

Fietspad Merwedebrug krijgt nieuwe slijtlaag

De fietspad van de stalen Merwedebrug langs de N3 tussen Papendrecht en Dordrecht heeft door Slurink een nieuwe slijtlaag ontvangen. Vooraf zijn er op diverse plekken cementeuze reparaties uitgevoerd als gevolg van merkbare betonschade op de brug. Daarvoor was er al groot onderhoud op de autorijbanen uitgevoerd en nu was de fietspad aan de beurt.

De Merwedebrug is de enige wegverbinding over de Beneden-Merwede en de eerste ten westen van de A27 bij Gorinchem. Hierdoor is het één van de drukste niet-snelwegbruggen van Nederland. Dit is ook te merken aan het fietsverkeer; de fietspad wordt zeer intensief gebruik waardoor er merkbare slijtage was.

De oude fietspad was ten eerste verwijderd middels fijn frezen en afgevoerd zodat de betonnen onderlaag openlag. Daarna werden de aansluitingen bij voegovergangen handmatig kaal gemaakt. Hierna zijn cementeuze reparaties uitgevoverd op alle plekken met betonschade. Vervolgens is het geheel gereinigd ter voorbereiding op de verdere herstel werkzaamheden.
Met de volgende stap is een dunne epoxy primer aangebracht voor een duurzame hechting met de betonnen ondergrond. Ten slotte kon de epoxy slijtlaag aangebracht worden dat ingestrooid is met een rode steenslag. Na het uitharden is alle overtollig instrooimateriaal opgeveegd en afgevoerd. Deze laatste stappen zijn in twee fases uitgevoerd zodat er geen afsluiting van de fietsverkeer nodig was. Met de nieuwe slijtlaag kan de fietspad van de Merwedebrug weer minimaal 20 jaar vooruit.

De Merwedebrug overspant de Beneden-Merwede met een totale overspanning van 1.032 meter. De hoofdoverspanning heeft een lengte van 203 meter. De brug hangt ook boven de 1e Merwedehaven van Dordrecht waardoor het breder dan de rivier zelf is. Deze boogbrug heeft een karakteristieke vorm en is één van de laatste in Nederland met deze vorm.

Neem contact met ons op als u meer informatie wil over deze of andere vergelijkbare projecten.

Categorieën
nieuws projecten

Algerabrug Krimpen a/d Ijssel

De Algerabrug is de belangrijkste verkeersader van de Krimpenerwaard en verbind de oevers over de Hollandse IJssel tussen Cappele- en Krimpen aan den IJssel. Er rijden dagelijks meer dan 50.000 voertuigen.
Hartje zomer heeft Slurink op deze drukste “N” weg van Nederland een vijftal voegovergangen van de brug vervangen. Hiervoor werd een duurzaam klauwprofiel toegepast met een minimale levensduur van 40 jaar. Ter optimalisatie van de geluidsreductie is het rubberprofiel aangepast.
De rijbanen voor autoverkeer werden volledig afgesloten. Slurink zorgde onder meer voor de vervanging van de voegovergangsconstructies. Deze werden geproduceerd door onze partner in Duitsland en in zijn geheel op het werk aangeleverd. Het langste exemplaar had een lengte van ruim 13,50 meter. Dankzij een strakke planning en goede weersomstandigheden kon de brug zo’n dertig uur eerder open dan gepland.
Het nieuwe voegprofiel is een zogenoemd renovatiemodel volgens de NBD 0400. Het product was dus in zekere zin nieuw voor onze fabrikant aangezien deze oplossing wordt nog niet toegepast in Duitsland. Op basis van de opgedane ervaringen hier in Nederland, zal dit type voegovergangsconstructie worden geoptimaliseerd.
Naast de werkzaamheden van Slurink is ook het volledige asfalt van de aanbrug vervangen.

Projectdetails

Projectnaam:Voegovergangen Algerabrug
Plaats:Krimpen aan den IJssel (brug Hollandse IJssel)
Opdrachtgever:Gemeente Krimpen aan den IJssel
Objectinformatie:Algerabrug
Objectgrootte:Lengte aanbrug ca. 1.000 m, langste voegconstructie 13,5 m
Uitvoeringsduur:Week 30 2016 (5 dagen en nachten)
Werkzaamheden:
  • Verwijderen bestaande voegovergangen 5x
  • Aanbrengen 5x nieuwe voegovergang over volledige breedte
  • Conserveren ca. 1000 m schampkant
  • Aanbrengen ca. 1000 m gietasfalt goot.

Compilatie afsluiting Algerabrug

Categorieën
nieuws projecten

Innovatieve slijtlaag Harmsenbrug-N57

Om de levensduur van de asfaltdeklaag op stalenbruggen te optimaliseren is er, in nauwe samenwerking met Rijkswaterstaat, een innovatieve bescherm- en hechtingslaag aangebracht op de Harmsenbrug te Rotterdam. Deze bestaat uit een combinatie van een kunststofhechtingslaag en prefab gemodificeerde bitumineuze ontspanningslaag met zeer hoge hechtingswaarden.
In combinatie met een machinaal aangebrachte gietasfaltlaag wordt de levensduur van de volledige verhardingsconstructie verlengt.

Projectdetails

Projectnaam:Groot onderhoud Harmsenbrug N57
Plaats:N57 Brielle/Rozenburg
Opdrachtgever:Rijkswaterstaat
Objectinformatie280 m Tuibrug en Basculebrug
Objectgrootte:ca. 4.500 m voegvulmiddel en 750 ton gietasfalt
Uitvoeringsduur:2017-2018 in meerdere weekend en avond afsluitingen
Werkzaamheden:
  • Verwijderen bestaand verhardingsconstructie tot op staal.
  • Controleren staaldek en stralen
  • Aanbrengen hechtlagen en membraam

Categorieën
nieuws projecten

Epoxy Slijtlaag Silodam Amsterdam

In het laatste kwartaal van 2017 heeft Slurink ca. 700 m2 kunststof slijtlaag vervangen. De bestaande deels loszittende slijtlaag is verwijderd waarna de ondergrond is gestraald en voorzien van een primerlaag.

Door gebruikt te maken van een snelle epoxy kon de pier aan het einde van de dag weer open voor verkeer.

Projectdetails

Projectnaam:Vervangen slijtlaag Silodam Amsterdam
Plaats:Amsterdam
Opdrachtgever:Gemeente Amsterdam
Objectinformatie:Betonnen pier
Objectgrootte:770 m2
Uitvoeringsduur:November 2017
Werkzaamheden:
  • Verwijderen restanten bestaande slijtlaag
  • Kogelwerpstralen ondergrond
  • Primeren ondergrond
  • Aanbrengen epoxy slurry
  • Instrooien met steenslag
Categorieën
projecten

Tacitusbrug A50 Ewijk

Begin oktober 2016 is Slurink gestart met het aanbrengen van het gietasfalt in de midden en zij bermen en het aanbrengen van een bitumen-voegvulmiddel. De 1.055 meter lange Tacitusbrug is een belangrijke verkeersader in het traject A50 en verbind de oevers van de Waal.

Projectdetails

Projectnaam:Gietasfalt Ewijk
Plaats:A50 Ewijk Waalbrug
Objectinformatie1.055 m lange stalen tuibrug
Objectgrootte:ca. 4.500 m voegvulmiddel en 750 ton gietasfalt
Uitvoeringsduur:okt – dec 2016
Werkzaamheden:
  • Plaatsen 4.200 m bekisting t.b.v. gietasfalt
  • Aanbrengen ca. 750 ton gietasfalt
  • 4.500 m bitumen -voegvulmiddel

Compilatievideo werkzaamheden Rijkswaterstaat

Categorieën
projecten

Suurhoffbrug A15 Botlek Rotterdam

Op de Suurhoffbrug in A15 Rotterdam brengt Slurink in twee fasen een nieuwe gietasfalt laag aan. De bestaande afwerking wordt verwijderd tot op het stalen dek. Waarna het dek wordt gestraald en opnieuw wordt opgebouwd.

Projectdetails gietasfalt Suurhoffbrug

Projectnaam:Vervanging gietasfalt Suurhoffbrug
Plaats:A15 Rotterdam Botlek
Objectinformatie:Stalen brugdek met bestaande gietasfalt afwerking
Objectgrootte:1500 m2 Gietasfalt
Uitvoeringsduur:2 weekenden september 2016
Werkzaamheden:
  • Verwijderen bestaande gietasfalt
  • stralen onderliggende stalen dek
  • Aanbrengen volledig verklevend membraam
  • Aanbrengen 2 lagen gietasfalt ingestrooid met steenslag

Impressie werkzaamheden Suurhoffbrug A15
